Mit Normal Maps lassen sich Normalen auf einer Textur definieren. Das ist Hilfreich um z.B. mehr Details in der Beleuchtung zu erzielen ohne mehr Primitive zu rendern.

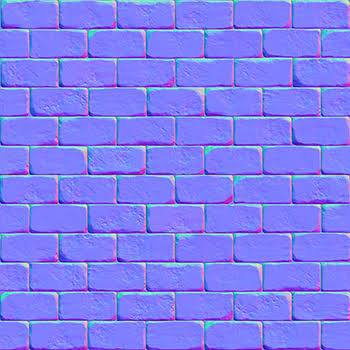

Normal Maps werden als reguläre Textur gespeichert und im Tangentialen Koordinatensystem interpretiert. Die
Berechnung
Normalen werden oft für Lighting benutzt (siehe z.B. Phong-Beleuchtungsmodell). Problem: Normalen sind im Tangent Space, andere Lighting-Vektoren (z.B. Lichtvektor
Siehe auch
Option 1: Im Worldspace bzw. Eyespace rechnen
Eine Option wäre, die Normale
Option 2: Im Tangent Space rechnen
Alternativ könnte man auch alle Vektoren in den Tangent Space zu überführen und das Lighting dort zu berechnen. Einen Lichtvektor
(Analog wird das auch für alle anderen für das Lighting relevanten Vektoren gemacht.)
Anmerkung
Da
ein Orthonormalsystem ist, ist die inverse Matrix gleich der transponierten Matrix:
Anmerkung: Performance
Aus Performance-Gründen wird meistens Option 2 gewählt, weil die Multiplikation mit der TBN-Matrix hier im Vertex-Shader berechnet werden kann. Bei Option 1 würde man die Normale brauchen, die nur im Fragment-Shader läuft. Und da der Fragment-Shader öfter läuft als der Vertex-Shader, ist es aus Performance-Sicht günstiger, die Berechnung im Vertex-Shader vorzunehmen. Die im Vertex-Shader berechneten Richtungsvektoren können dann an den Fragment-Shader weitergegeben werden und werden interpoliert.
Siehe auch
Mip-Mapping
Normal Maps lassen sich schlecht Mip-Mappen, weil wir hier nicht einfache Farben averagen, sondern Richtungsvektoren. Probleme, die auftreten können sind unter anderem:
- Normalen die in entgegenliegende Richtungen zeigen werden geaveraget, das Ergebnis zeigt in die Mitte. Wir haben auf einmal ein Specular Highlight, da wo eigentlich keins ist
- Der Average von zwei Normalen ist nicht normalisiert, heißt Lichter werden heller oder Dunkler
