Vorgehen zur Umsetzung von Generalisierung in ein Relationenmodell

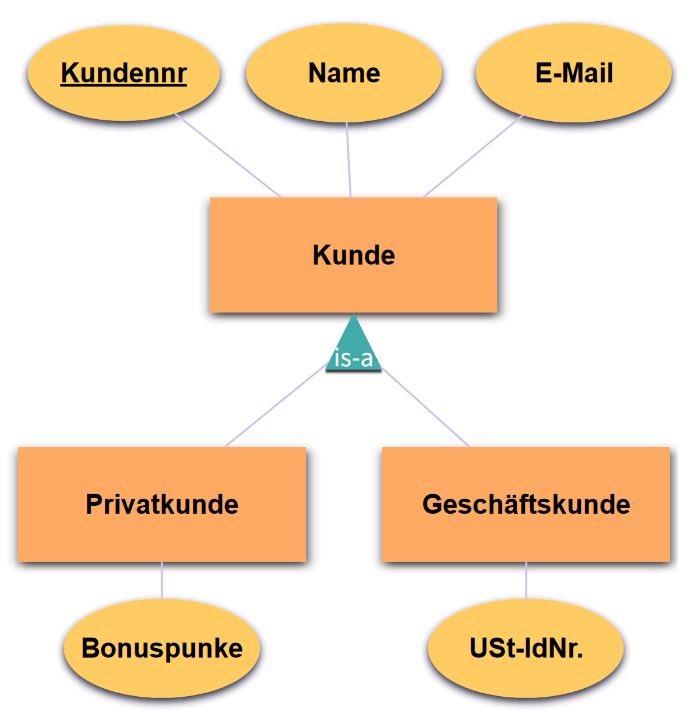

Angenommen man hätte dieses ER-Diagramm:

Volle Redundanz

• Für jede erbende Entität eine eigene Tabelle
• Fremdschlüssel auf “oberste” Entität

Beispiel

• Kunden(Kundennr, Name, E-Mail)
• Privatkunden(Kundennr, Name, E-Mail, Bonuspunkte)
• Geschäftskunden(Kundennr, Name, E-Mail, USt-ID)

Hausklassenmodell

• Wie Volle Redundanz, bis auf:
• Es wird die Entität nur in die speziellste Relation eingefügt

Vertikale Partitionierung

• Jeder Entitätstyp wird zur eigenständigen Relation
• Primärschlüssel + Spezielle Spalten

Beispiel

• Kunden(Kundennr, Name, E-Mail)
• Privatkunden(Kundennr, Bonuspunkte)
• Geschäftskunden(Kundennr, USt-ID)

Privatkunden.Kundennr und Geschäftskunden.Kundennr sind Fremdschlüssel auf Kunden.Kundennr.

Hierachie-Relation

• Nur eine Relation mit ALLEN Spalten
• Type_Tag den Entitätstypen an

Beispiel

Kunden(Kundennr, Name, E-Mail, Bonuspunkte, USt-ID, Type_Tag)
